Modern bir üretim tesisinde elektrik altyapısı artık yalnızca motorları döndüren bir güç hattı değildir. PLC'ler, hız kontrol cihazları, endüstriyel bilgisayarlar, sensör ağları, robot kontrolörleri ve SCADA sistemleri, üretimin her aşamasını yöneten hassas elektronik bileşenlerdir. Bu bileşenlerin ortak özelliği, çok düşük gerilim seviyelerinde çalışmaları ve aşırı gerilime karşı son derece savunmasız olmalarıdır. Tek bir gerilim darbesi, yüz binlerce liralık bir sürücüyü saniyeler içinde kullanılamaz hale getirebilir.
Sanayi tesislerinde aşırı gerilim kaynakları iki ana başlıkta toplanır. Birincisi atmosferik kaynaklı darbelerdir; yani yıldırımın doğrudan binaya, enerji nakil hattına ya da yakın çevreye düşmesi. Yıldırımın tesise doğrudan düşmesi şart değildir; birkaç kilometre uzağa düşen bir yıldırım bile enerji hatları ve toprak üzerinden tesise ulaşan endüktif ve kapasitif kuplajla ciddi darbeler oluşturabilir. İkinci kaynak ise tesisin kendi içinde üretilen anahtarlama darbeleridir. Büyük motorların devreye alınması, kompanzasyon panolarındaki kondansatör kademelerinin açılıp kapanması, kaynak makineleri ve frekans konvertörleri, hat üzerinde sürekli olarak küçük ancak tekrarlayan darbeler yaratır.

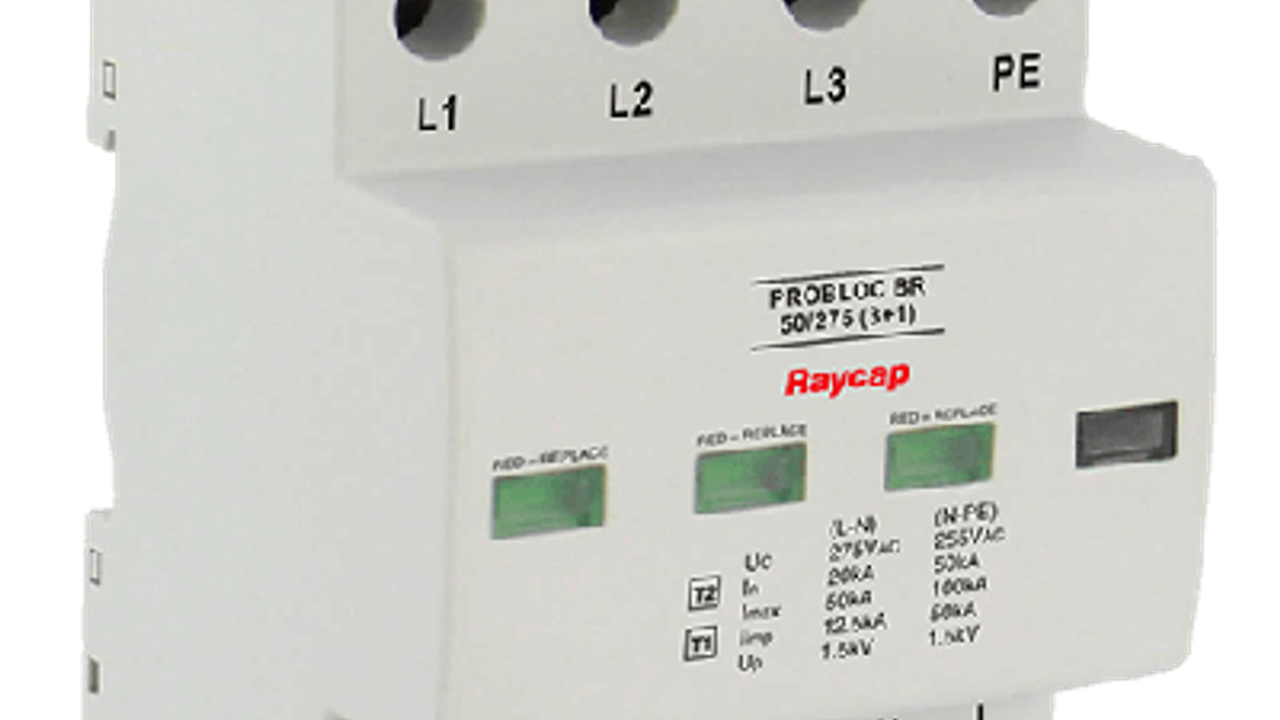

Bu tehditlere karşı en etkili savunma aracı parafudrdır. Sanayi tesislerinde koruma, tek bir cihazla değil kademeli bir sistemle sağlanır. Ana dağıtım panosunda Tip 1 veya Tip 1+2 kombine cihazlar, tali panolarda Tip 2 cihazlar ve kritik makinelerin hemen önünde Tip 3 cihazlar kullanılır. Her kademede hangi deşarj kapasitesinin ve koruma seviyesinin gerektiğini belirlemek için tesisin risk analizinin yapılması gerekir. Bu analizi hızlandırmak isteyen işletmeler için seçim aracı, şebeke tipi, topraklama sistemi ve uygulama alanı gibi bilgileri girerek uygun cihaz sınıfına ulaşmayı kolaylaştıran pratik bir çözüm sunar.
Sanayi ortamlarında sıkça göz ardı edilen bir konu, güç hattı dışındaki hatların korunmasıdır. Profibus, Modbus, Ethernet ve 4-20 mA sinyal hatları, tesis içinde uzun mesafeler kat eder ve bu hatlar üzerinden gelen darbeler doğrudan kontrol elektroniğine ulaşır. Güç tarafında mükemmel bir koruma kurulmuş olsa bile, haberleşme hattından giren bir darbe PLC kartını tahrip edebilir. Bu nedenle veri ve sinyal hatları için özel tasarlanmış parafudrlar, endüstriyel koruma konseptinin ayrılmaz bir parçasıdır.
Topraklama ve eşpotansiyel baralama, parafudrun etkinliğini doğrudan belirleyen unsurlardır. Parafudr, fazla enerjiyi toprağa aktarır; ancak topraklama direnci yüksekse ya da tesis içindeki metal yapılar arasında potansiyel farkı oluşuyorsa, koruma cihazının çalışması beklenen sonucu vermez. Sanayi tesislerinde tüm metal konstrüksiyonların, kablo tavalarının, boru hatlarının ve makine gövdelerinin ortak bir eşpotansiyel baraya bağlanması, aşırı gerilim korumasının temel ön koşuludur.
Ayrıca bakım ekiplerinin, parafudrun devre dışı kaldığını gösteren sinyalleri yorumlayabilecek şekilde eğitilmesi ve yedek cihaz stokunun tesiste hazır bulundurulması, arıza anında koruma boşluğunun saatlerle sınırlı kalmasını sağlar. Kritik hatlarda çift cihazlı yedekli yapılar da giderek yaygınlaşmaktadır.
Ekonomik boyut da göz ardı edilemez. Bir üretim hattının bir saat durması, sektöre göre on binlerce liradan milyonlara uzanan kayıplara yol açabilir. Buna arızalı ekipmanın değişim maliyeti, teslimat gecikmeleri ve müşteri kaybı eklendiğinde tablo daha da ağırlaşır. Buna karşılık, tesis genelinde kademeli bir parafudr sistemi kurmanın maliyeti, korunan ekipmanın değerinin genellikle yüzde birinin altındadır. Sigorta şirketleri de son yıllarda aşırı gerilim korumasını poliçe şartı olarak talep etmeye başlamıştır; bu da yatırımın kaçınılmaz olduğunu göstermektedir.
Kurulumdan sonra bakım ve izleme de ihmal edilmemelidir. Endüstriyel parafudrların çoğunda uzaktan izleme kontağı bulunur ve bu kontak, tesisin bina otomasyon ya da SCADA sistemine bağlanarak cihazın durumu sürekli takip edilebilir. Yıldırım mevsimi öncesinde yapılacak görsel kontroller, termal kamera taramaları ve topraklama ölçümleri, koruma sisteminin sahada gerçekten çalışır durumda olduğunu doğrular.
Yeni kurulan tesislerde koruma konseptinin proje aşamasında planlanması büyük avantaj sağlar. Pano yerleşimi, kablo güzergahları ve topraklama baraları henüz tasarım masasındayken parafudrların konumu belirlenirse, hem montaj kolaylaşır hem de kablo mesafeleri koruma açısından en uygun şekilde düzenlenebilir. Mevcut tesislerde ise öncelik sırası belirlemek gerekir: önce en kritik ve en pahalı ekipmanı barındıran panolar korunmalı, ardından kademeli olarak sistem tamamlanmalıdır.
Tesis genişletmeleri ve makine değişiklikleri de koruma sistemini etkiler. Yeni bir üretim hattı eklendiğinde ya da eski bir makine modern bir sürücüyle değiştirildiğinde, mevcut parafudr kademelerinin yeni yükü karşılayıp karşılamadığı gözden geçirilmelidir. Özellikle frekans konvertörü sayısının artması, hattaki anahtarlama darbelerinin sıklığını yükseltir ve varistör tabanlı cihazların ömrünü kısaltır. Bu tür değişikliklerin ardından koruma sisteminin yeniden değerlendirilmesi, sürpriz arızaların önüne geçer.
Özetle, sanayi tesislerinde aşırı gerilim koruması bir lüks değil, üretim sürekliliğinin güvencesidir. Doğru kademelendirilmiş, doğru seçilmiş ve doğru topraklanmış bir parafudr sistemi, hem ekipmanı hem de üretim planını korur. Tesisinizin risk profilini belirlemek ve buna uygun koruma konseptini oluşturmak, bugün atılabilecek en değerli yatırım adımlarından biridir.
